단자대 : 터미널블럭(Terminal block)

고정식 단자대

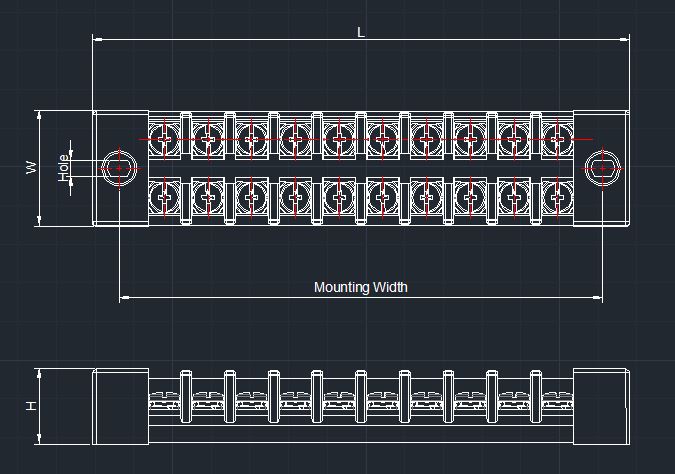

모델명	정격전류	단자수	크기 (mm) 가로 * 세로 * 높이	마운팅사이즈 (고정볼트간격)	마운팅홀	BOLT
DTB-F10-10P	10A	10P	114 * 23 * 17	102.5	ø5.5	M3
DTB-F20-3P	20A	3P	56 * 30 * 21	45	ø4.5	M4
DTB-F20-4P		4P	68 * 30 * 21	56	ø4.5	M4
DTB-F20-4P		6P	91 * 30 * 21	78	ø4.5	M4
DTB-F20-10P		10P	140 * 30 * 21	127	ø4.5	M4
DTB-F20-12P		12P	160 * 30 * 21	151	ø4.5	M4
DTB-F20-15P		15P	202 * 30 * 21	187	ø4.5	M4
DTB-F20-20P		20P	260 * 30 * 21	245	ø4.5	M4
DTB-F30-3P	30A	3P	58.5 * 32 * 22	47	ø4.5	M4
DTB-F30-4P		4P	71 * 32 * 22	60	ø4.5	M4
DTB-F30-6P		6P	96.5 * 32 * 22	85	ø4.5	M4
DTB-F30-10P		10P	146 * 32 * 22	134	ø4.5	M4

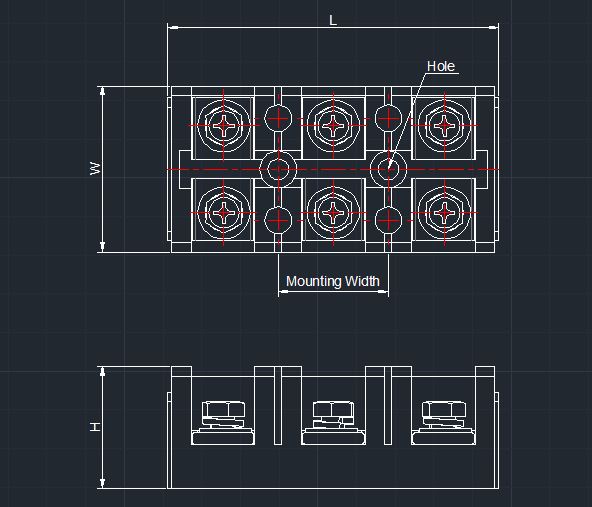

모델명	정격전류	단자수	크기 (mm) 가로 * 세로 * 높이	마운팅사이즈 (고정볼트간격)	마운팅홀	BOLT
DTB-F60-3P	60A	3P	81.5 * 40 * 34	27.5	ø4.8	M6
DTB-F60-4P	60A	4P	110 * 40 * 34	56	ø4.8	M6
DTB-F100-3P	100A	3P	103 * 56.5 * 38.5	34.5	ø5.5	M8
DTB-F100-4P	100A	4P	138.5 * 56.5 * 38.5	70	ø5.5	M8
DTB-F150-3P	150A	3P	110 * 65 * 43	38	ø7	M8
DTB-F150-4P	150A	4P	150 * 65 * 43	77	ø7	M8
DTB-F200-3P	200A	3P	132 * 73 * 48	46	ø6.5	M9
DTB-F200-4P	200A	4P	177 * 73 * 48	89.5	ø6.5	M9
DTB-F300-3P	300A	3P	153 * 80.5 * 53	52	ø8	M10
DTB-F300-4P	300A	4P	204 * 80.5 * 53	103	ø8	M10

조립식 단자대

모델명	정격전류
DTB-R15W	이중단자대 15A
DTB-R15	15A
DTB-R25	25A
DTB-R35	35A
DTB-R60	60A
DTB-R100	100A
